Télérupteur Hager : Câblage Simplifié

Le télérupteur est une solution efficace pour commander un point lumineux depuis plus de deux endroits différents. Contrairement au va-et-vient classique, limité à deux points de commande, le télérupteur Hager offre une flexibilité adaptée aux installations modernes. Que vous installiez un modèle unipolaire standard comme l’EPN510 ou une version silencieuse, la rigueur du câblage garantit votre sécurité et la pérennité de votre installation.

A ne pas manquer : on vous a préparé Fiche de câblage télérupteur Hager — c’est gratuit, en fin d’article.

Table des matières

Comprendre le fonctionnement et les bornes d’un télérupteur Hager

Avant toute intervention, il est utile de décrypter la logique de cet appareil modulaire. Un télérupteur Hager se compose de deux circuits distincts logés dans le même boîtier : le circuit de commande, qui utilise une bobine, et le circuit de puissance, qui active le contacteur.

Le rôle des bornes A1, A2, 1 et 2

Sur la face avant d’un télérupteur Hager type EPN510, vous trouverez quatre bornes principales. Les bornes A1 et A2 alimentent la bobine. C’est ici que l’impulsion électrique envoyée par vos boutons-poussoirs est reçue. Les bornes 1 et 2, ou 3 et 4 sur certains modèles bipolaires, forment le contact de puissance. Ce contact s’ouvre ou se ferme pour laisser passer le courant vers vos ampoules.

Différence entre montage unipolaire et bipolaire

Le choix entre un modèle unipolaire, comme l’EPN510, et bipolaire, comme l’EPN520, dépend de vos besoins. Le modèle unipolaire coupe uniquement la phase, tandis que le modèle bipolaire coupe simultanément la phase et le neutre. Ce dernier est recommandé dans les milieux humides ou pour garantir une isolation totale du circuit d’éclairage lors d’une intervention.

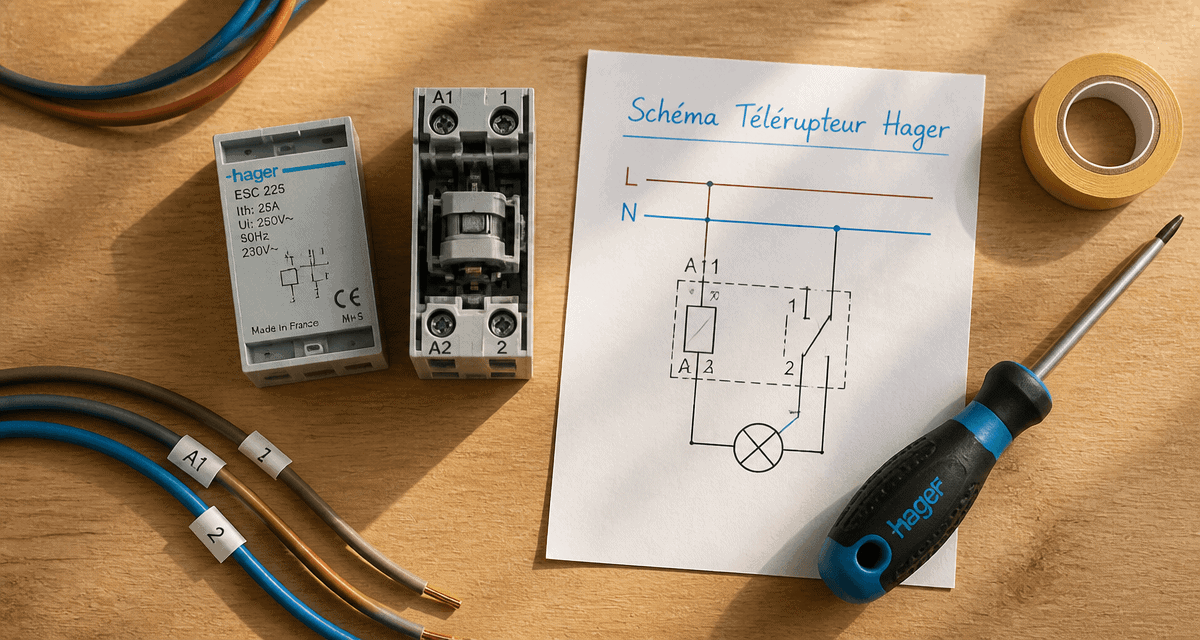

Schéma de branchement standard : le raccordement en 4 étapes

Le branchement d’un télérupteur Hager s’effectue toujours hors tension, après avoir coupé le disjoncteur général. Voici la procédure pour un montage standard dit « 4 fils », le plus courant en rénovation comme en neuf.

1. Alimentation du module et protection

Le télérupteur doit être protégé par un disjoncteur divisionnaire de 10A ou 16A, selon la section de vos câbles, généralement du 1,5 mm². La première étape consiste à relier la phase du disjoncteur à la borne 1 du télérupteur. Cette borne sert de point d’entrée pour la puissance qui alimente vos lampes.

2. Câblage du circuit de commande (Boutons-poussoirs)

Pour le circuit de commande, reliez la phase, souvent via un pontage depuis le disjoncteur, à l’un des pôles de vos boutons-poussoirs. Le retour de ces boutons, généralement un fil orange ou violet, doit être raccordé à la borne A1 du télérupteur. Enfin, la borne A2 doit être reliée directement au neutre du disjoncteur de protection. Chaque pression sur un bouton ferme le circuit de la bobine et déclenche le mécanisme interne.

3. Raccordement des points lumineux

Pour allumer vos lampes, vous devez fermer le circuit de puissance. Reliez le neutre de vos luminaires directement au bornier de neutre de votre tableau électrique. La phase de vos lampes, ou retour lampe, doit être branchée sur la borne 2 du télérupteur Hager. Lorsque la bobine est excitée, le contact entre 1 et 2 se ferme et le courant circule.

4. Vérification et mise en service

Une fois tous les fils insérés et serrés, ou clipsés s’il s’agit de bornes QuickConnect type EPS510B, vérifiez qu’aucun brin de cuivre ne dépasse. Remettez le courant et testez chaque bouton-poussoir. Le télérupteur émet un « clic » caractéristique à chaque impulsion, sauf s’il s’agit d’un modèle électronique silencieux.

Analyse technique : le choix du modèle selon la configuration

Hager propose une gamme variée de télérupteurs pour répondre à des contraintes de bruit ou d’encombrement. Le tableau suivant récapitule les caractéristiques des modèles les plus fréquents :

Modèle	Type	Technologie	Courant max
EPN510	Unipolaire	Électromécanique	16A
EPN520	Bipolaire	Électromécanique	16A
EPS510B	Unipolaire	Électronique (Silencieux)	16A

Si votre tableau électrique est situé à proximité d’une chambre ou dans une zone de vie, privilégiez les modèles électroniques. Leur fonctionnement est quasi inaudible, ce qui évite la pollution sonore répétitive des modèles mécaniques classiques.

Dans une installation électrique, le télérupteur agit comme un gestionnaire de flux. Contrairement à un câblage traditionnel rigide, le télérupteur dématérialise la commande. Cette approche dissocie la logique de commande, basée sur des impulsions à basse énergie, de la logique de puissance. L’installateur peut ainsi optimiser ses passages de gaines. Une simple paire de fils suffit pour piloter des zones lumineuses complexes, ce qui réduit l’échauffement dans les boîtes de dérivation et facilite les diagnostics futurs.

Erreurs fréquentes et astuces de pro pour Hager

Même avec un schéma, certaines erreurs peuvent survenir lors du branchement d’un télérupteur Hager. Voici comment les identifier et les corriger.

Le télérupteur reste bloqué en position « ON »

Si vos lampes restent allumées et que le télérupteur ne réagit plus, vérifiez vos boutons-poussoirs. Il arrive qu’un bouton reste coincé mécaniquement ou qu’un voyant lumineux, si vous utilisez des boutons à voyants, laisse passer un courant de fuite suffisant pour maintenir la bobine excitée. Dans ce cas, l’ajout d’un compensateur, référence Hager EML001, est nécessaire.

Inversion entre A1/A2 et 1/2

C’est une erreur critique. Si vous branchez la puissance sur les bornes de la bobine A1/A2, vous risquez de détruire le module lors de la première mise sous tension. Prenez le temps de lire les gravures sur le côté du boîtier Hager. Le circuit de commande est toujours identifié par le symbole de la bobine, représenté par un rectangle barré.

Optimisation avec les bornes QuickConnect

Si vous utilisez des modèles avec la technologie QuickConnect, dénudez vos fils sur exactement 10 mm. Une coupe trop courte empêche un bon contact, tandis qu’une coupe trop longue laisse une partie conductrice à nu, augmentant les risques d’arc électrique. Les bornes sans vis de Hager sont conçues pour des fils rigides. Si vous utilisez du fil souple, l’usage d’embouts de câblage est obligatoire pour garantir la tenue mécanique du branchement.

Normes et sécurité du circuit d’éclairage

L’installation d’un télérupteur doit respecter la norme NF C 15-100. Cette norme impose que tous les points lumineux commandés par un même dispositif de protection soient limités à 8 par circuit de 16A. De plus, la section des conducteurs doit être de 1,5 mm² au minimum.

Le télérupteur Hager chauffe légèrement lors de ses cycles de fonctionnement. S’il est entouré de nombreux autres modules puissants, comme des contacteurs de chauffe-eau, laissez un demi-module d’espace ou placez des obturateurs pour favoriser la dissipation thermique. Cette précaution simple prolonge la durée de vie des composants électroniques internes, souvent sensibles aux températures élevées à l’intérieur du coffret électrique.
