Pour réaliser un branchement spot en parallèle sur plusieurs spots LED, la logique est simple, chaque spot reçoit la même alimentation au lieu de dépendre du précédent. Le raccordement se fait en reliant les conducteurs de même nature entre eux, depuis une boîte de dérivation ou un transformateur adapté. Le principe est clair, mais l’installation doit rester rigoureuse, car une erreur de polarité, de tension ou de protection peut provoquer une panne, un vacillement ou un risque électrique.
Le principe du branchement en parallèle, sans jargon inutile
Un branchement de spots en parallèle consiste à créer plusieurs chemins d’alimentation à partir d’une même arrivée électrique. Sur un circuit basse tension, la règle de base est simple : positif avec positif, négatif avec négatif. Depuis le transformateur LED, le fil positif va vers le côté positif du premier spot, puis repart vers le positif du deuxième, et ainsi de suite jusqu’au dernier. Le câble négatif suit la même logique, de borne négative en borne négative.
Calculateur de puissance LED
Note : Ces résultats sont des estimations théoriques. Ils ne remplacent pas la vérification de la notice fabricant ni l’avis d’un électricien qualifié.
Sur une installation en 230V, la logique reste comparable, même si l’on parle plutôt de phase et de neutre que de positif et de négatif. Les spots sont alors raccordés en dérivation dans une boîte adaptée, de façon à ce que chaque luminaire soit alimenté directement par le circuit. C’est ce principe qui permet de commander plusieurs spots avec 1 interrupteur, sans les faire dépendre électriquement les uns des autres.
Pourquoi les autres spots restent allumés si l’un tombe en panne
L’intérêt majeur du parallèle est la continuité de fonctionnement. Si un spot LED cesse de fonctionner, le courant peut continuer à circuler vers les autres branches du circuit. À l’inverse, dans un montage en série, les luminaires se suivent sur un même chemin, donc une coupure à un endroit peut empêcher le reste de fonctionner correctement. Pour un plafond de cuisine, un salon ou un couloir, cette différence est très concrète : on évite qu’un seul spot défectueux plonge toute la zone dans l’ombre.
Pensez le câblage comme une arrivée principale qui distribue plusieurs départs. Si l’un d’eux est interrompu, les autres continuent de recevoir l’alimentation parce qu’ils ne dépendent pas de ce point unique. En électricité domestique, cette image aide à comprendre pourquoi il faut soigner les dérivations : chaque départ doit être propre, serré, accessible dans une boîte quand c’est nécessaire, et dimensionné pour que l’ensemble reste fiable dans le temps.
Parallèle ou série : le bon choix selon le type de spot
Le doute entre branchement série et branchement parallèle est fréquent, surtout avec les spots LED, les transformateurs et les mentions techniques parfois peu lisibles. Pourtant, pour des spots d’éclairage domestique classiques, le parallèle est généralement privilégié, notamment pour les spots encastrés GU10, pour lesquels la commutation parallèle est présentée comme la bonne méthode de raccordement.
| Critère | Branchement en parallèle | Branchement en série |
|---|---|---|
| Principe | Chaque spot est raccordé à la même alimentation, borne avec borne de même nature. | Les spots sont raccordés les uns à la suite des autres sur un même chemin. |
| En cas de panne d’un spot | Les autres spots peuvent continuer à fonctionner. | Le fonctionnement du reste du circuit peut être perturbé. |
| Usage courant | Spots LED de plafond, spots encastrables, GU10, circuits commandés par 1 interrupteur. | Cas particuliers liés à certaines alimentations LED spécifiques. |
| Tensions concernées | Applicable en 12V, 24V et 230V selon le matériel choisi. | Dépend fortement du type d’alimentation, notamment en courant constant. |
| Risque principal | Mauvais raccordement, surcharge, transformateur inadapté ou indice IP insuffisant. | Confusion avec un montage domestique classique, extinction globale, incompatibilité produit. |
Le cas des spots GU10
Les spots GU10 sont très utilisés en plafond, car ils fonctionnent souvent directement avec une douille adaptée. Pour plusieurs GU10 encastrés, le raccordement en parallèle est la référence à retenir : chaque douille reçoit son alimentation, et les spots sont commandés ensemble. Un mauvais montage peut entraîner des symptômes comme un vacillement ou une panne, d’où l’importance de ne pas improviser un câblage en série.
12V, 24V ou 230V : ce qui change vraiment
En 12V ou 24V, les spots nécessitent généralement une alimentation ou un transformateur LED adapté. Le branchement parallèle part alors de la sortie du transformateur, en respectant les polarités. En 230V, les spots sont raccordés au circuit d’éclairage via une boîte de dérivation, des connecteurs adaptés et une protection électrique conforme. Dans tous les cas, il faut vérifier les indications du fabricant, car certains modules LED à courant constant ne se câblent pas comme des spots à tension constante.
Matériel à prévoir avant de raccorder plusieurs spots
Préparer le matériel avant d’ouvrir le plafond évite les raccords improvisés. Pour une installation classique, on retrouve souvent : 1 spot LED et son support pour chaque point lumineux, une douille de culot adapté, une coupelle ou un support encastrable, 1 lot de dominos ou connecteurs appropriés, du câble d’alimentation, éventuellement 1 câble conducteur haute température, 1 boîte de dérivation, 1 transformateur LED si l’installation est en basse tension, 1 tournevis, 1 scie à cloche, 1 compas muni d’un crayon, 1 pince coupante et 1 pince à dénuder.
Guide pratique de la norme NF C 15-100 pour l’éclairage : Maîtrisez les règles d’installation électrique pour vos points lumineux et circuits d’éclairage selon la norme NF C 15-100.

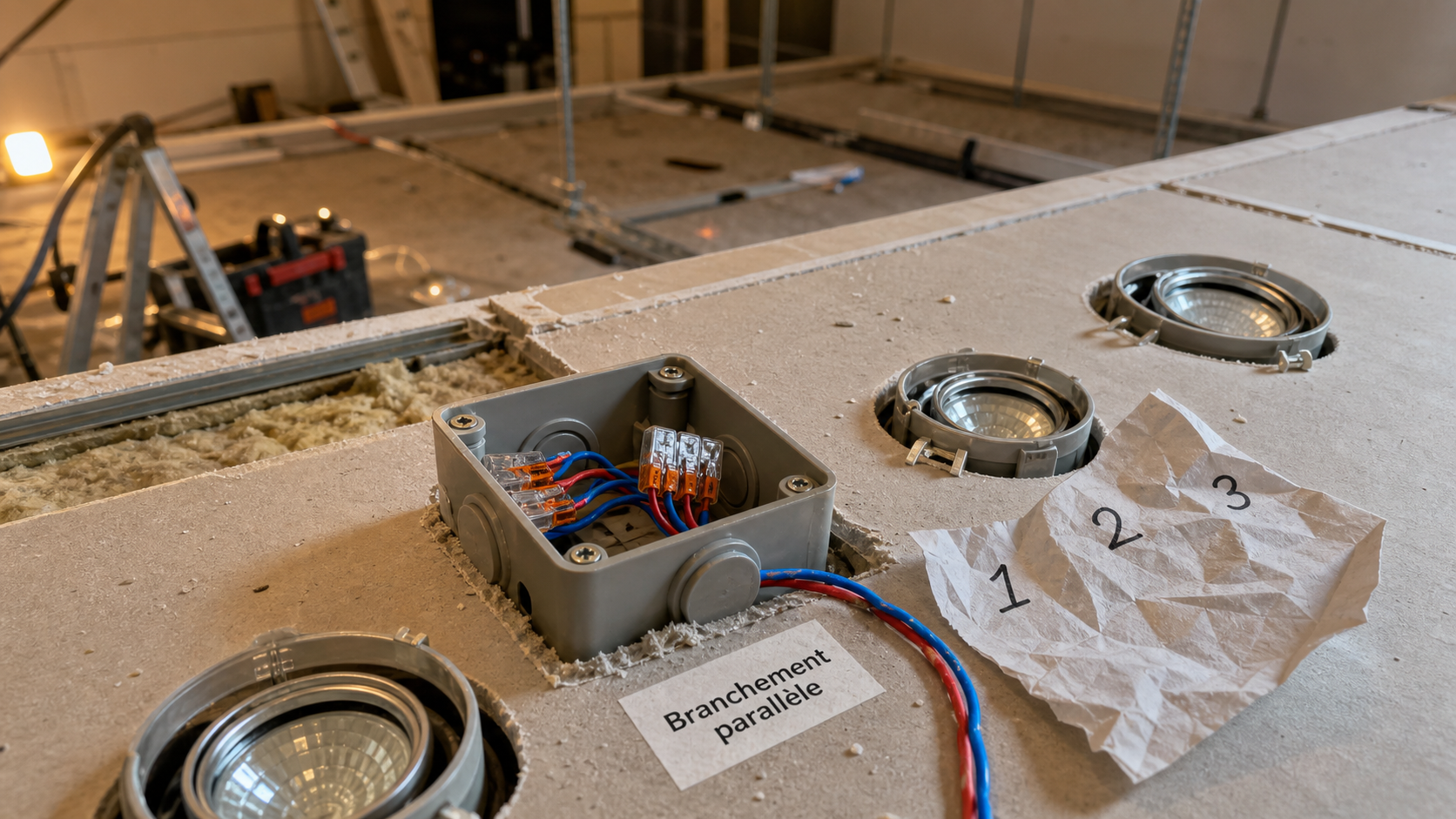

La boîte de dérivation joue un rôle central lorsque plusieurs câbles doivent être regroupés proprement. Elle peut être placée dans le plafond, à proximité du câble d’alimentation du circuit, à condition de rester adaptée à l’installation et accessible selon les règles applicables. Chaque spot LED est ensuite raccordé à son câble d’alimentation, les conducteurs étant introduits et connectés de manière ordonnée.
Transformateur LED : attention à la distance et aux mentions techniques
Lorsque les spots fonctionnent avec un transformateur, la distance maximale de 3 mètres entre le spot ou luminaire et son transformateur est une limite à respecter lorsqu’elle est indiquée pour le matériel concerné. Il faut aussi distinguer une alimentation à tension constante d’une alimentation à courant constant. Des mentions comme current constant, no-load, 72V, 330V, 100mA ou PRI 220-240V 50Hz signalent qu’il ne s’agit pas d’un simple bloc à raccorder au hasard. Si ces indications ne sont pas claires, il vaut mieux consulter la notice ou faire appel à un électricien.
Étapes pratiques pour brancher des spots en parallèle
Avant toute intervention, coupez le courant au tableau électrique et vérifiez que le circuit n’est plus alimenté. Cette étape n’est pas une formalité : elle conditionne toute la sécurité du chantier. Si vous n’êtes pas à l’aise avec l’identification des conducteurs ou le raccordement d’un circuit d’éclairage, l’intervention d’un professionnel reste la solution la plus sûre.
- Repérer les emplacements : tracez les futurs points lumineux au plafond avec un compas muni d’un crayon, en tenant compte de la répartition de la lumière et des contraintes du faux plafond.
- Percer les ouvertures : utilisez une scie à cloche au diamètre adapté au support de spot encastrable.
- Préparer les câbles : amenez le câble d’alimentation jusqu’à la boîte de dérivation, puis prévoyez un départ vers chaque spot.
- Raccorder en parallèle : reliez les conducteurs de même nature ensemble. En basse tension, positif avec positif et négatif avec négatif. En 230V, respectez le raccordement phase et neutre selon l’installation.
- Installer les spots : connectez chaque douille ou module, placez l’ampoule sur son support si nécessaire, puis fixez l’ensemble. Certains supports demandent d’enlever une pince circulaire en métal ou une bague d’attache avant la pose.
- Tester avant de refermer : remettez sous tension uniquement lorsque les raccordements sont sécurisés, puis vérifiez que tous les spots s’allument sans vacillement.
Pour visualiser le montage, retenez une idée simple : l’alimentation arrive dans une boîte, puis plusieurs départs partent vers les spots. Il ne faut pas faire passer le courant à travers le premier spot pour alimenter le second, mais distribuer l’alimentation à chaque point lumineux.
Sécurité, norme et erreurs fréquentes à éviter
Le branchement d’un spot au plafond doit respecter la norme NF C 15-100. Pour un circuit d’éclairage, les éléments cités comme repères techniques sont notamment un disjoncteur de 10 A et un câble de 1,5 mm². Ces indications ne remplacent pas une vérification complète de l’installation, mais elles donnent un cadre utile pour éviter les montages sous-dimensionnés ou bricolés.
Choisir le bon indice IP selon la pièce
L’indice de protection dépend de l’environnement. Un spot IP20 peut convenir dans une pièce intérieure sèche, à l’abri de l’humidité. Pour une salle de bain, un indice IP23 minimum est cité comme repère, avec une vigilance renforcée selon l’emplacement réel du luminaire. Dans une pièce humide, le choix du spot ne se limite donc pas à l’esthétique ou à la puissance lumineuse : la protection contre les projections et l’environnement doit être prise en compte dès l’achat.
Les erreurs qui provoquent le plus de problèmes
- Brancher des spots GU10 en série au lieu de les raccorder en parallèle.
- Confondre une alimentation à courant constant avec un transformateur LED classique à tension constante.
- Dépasser les capacités du transformateur ou utiliser un modèle non adapté aux spots installés.
- Négliger la distance de 3 mètres lorsqu’elle est imposée entre transformateur et luminaire.
- Utiliser un indice IP insuffisant dans une salle de bain ou une zone exposée à l’humidité.
- Réaliser des connexions flottantes hors boîte de dérivation ou mal serrées.
- Remettre sous tension avant d’avoir contrôlé tous les raccordements.
Un branchement parallèle de spots LED est donc accessible à un bricoleur averti, à condition de respecter le type de tension, le matériel, la protection du circuit et les règles de pose. Dès qu’un doute apparaît sur la norme, le transformateur, les mentions techniques ou l’environnement de la pièce, mieux vaut arrêter l’installation et demander l’avis d’un électricien professionnel.
