Vous cherchez un schéma de VMC double flux clair pour concevoir ou vérifier votre installation ? Vous êtes au bon endroit : nous allons poser dès le départ les bases essentielles du principe, des raccordements et des erreurs à éviter, puis détailler les cas concrets d’implantation. Vous pourrez ainsi dialoguer plus sereinement avec votre artisan, ou contrôler un schéma existant avant travaux.
Comprendre le fonctionnement et le schéma d’une VMC double flux
Avant de plonger dans les plans techniques, il est crucial de bien visualiser comment circule l’air dans une VMC double flux. Cette compréhension vous permettra de lire n’importe quel schéma, de repérer une incohérence et de mieux choisir votre matériel. Nous allons partir du principe général pour aller progressivement vers les liaisons concrètes.

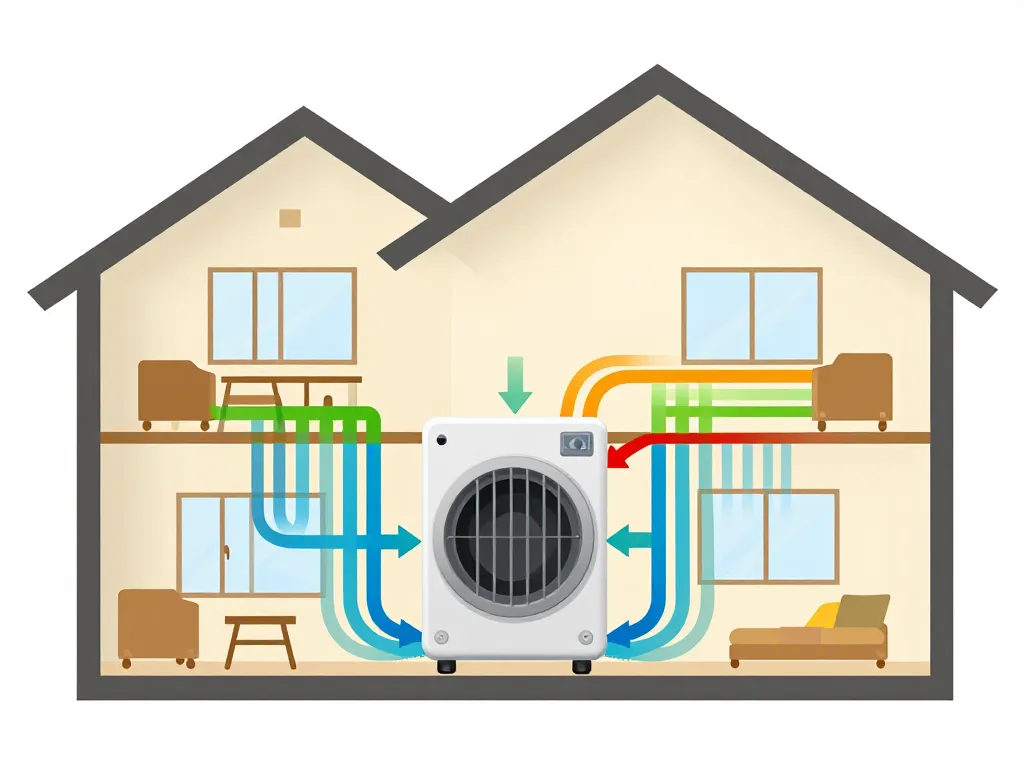

Comment circule l’air dans une VMC double flux, étape par étape
Le schéma d’une VMC double flux repose sur deux réseaux d’air distincts qui ne se mélangent jamais. D’un côté, l’air vicié est aspiré depuis vos pièces humides comme la cuisine, la salle de bains et les toilettes. Cet air chargé en humidité et en polluants traverse ensuite un échangeur thermique situé dans la centrale de ventilation.
Dans cet échangeur, l’air vicié cède sa chaleur à l’air neuf entrant, sans jamais entrer en contact direct avec lui. Une fois refroidi, cet air usagé est rejeté vers l’extérieur par une sortie en toiture ou en façade. Parallèlement, l’air neuf extérieur est capté, filtré pour éliminer pollens et poussières, puis préchauffé grâce à la chaleur récupérée dans l’échangeur. Il est ensuite insufflé dans vos pièces de vie : chambres, salon, bureau. Ce système permet de récupérer jusqu’à 90% de la chaleur, ce qui réduit drastiquement vos besoins en chauffage.
Les éléments clés à identifier sur un schéma de VMC double flux
Sur tout schéma de VMC double flux, vous retrouverez systématiquement l’unité centrale qui abrite l’échangeur et les ventilateurs. Cette centrale est le cœur du système, généralement installée en combles ou dans un local technique. Ensuite, repérez les bouches d’extraction dans les pièces humides et les bouches de soufflage dans les pièces sèches.
Les réseaux de gaines apparaissent en deux couleurs ou tracés différents : les gaines d’extraction qui ramènent l’air vicié vers la centrale, et les gaines d’insufflation qui distribuent l’air neuf. Vous devez également identifier les prises d’air extérieur et de rejet d’air vicié, généralement positionnées sur des façades opposées pour éviter tout court-circuit. Les filtres, accessibles pour l’entretien, doivent aussi figurer clairement sur un bon schéma.
Différences de schéma entre VMC simple flux et double flux
Une VMC simple flux ne comporte qu’un seul réseau de gaines d’extraction. L’air neuf entre naturellement par des entrées d’air situées dans les menuiseries ou en façade, sans être filtré ni réchauffé. Le schéma est donc beaucoup plus simple, avec une petite centrale qui se contente d’aspirer l’air vicié et de le rejeter dehors. Les pertes énergétiques sont importantes puisque la chaleur de l’air extrait est totalement perdue.
La VMC double flux ajoute un réseau complet d’insufflation, ce qui double pratiquement le nombre de gaines sur le plan. La centrale est plus volumineuse car elle intègre l’échangeur thermique, deux moteurs de ventilation et des systèmes de filtration. Sur un schéma, vous verrez donc deux circuits parallèles bien distincts qui convergent vers la centrale, avec des diamètres de gaines souvent différents selon les débits nécessaires dans chaque pièce. Cette complexité se traduit par un gain de confort thermique et une économie d’énergie significative.
Concevoir un schéma vmc double flux adapté à votre logement
Une fois le principe compris, la question devient très concrète : comment adapter le schéma de VMC double flux à votre maison ou appartement ? La configuration des pièces, l’isolation, mais aussi les contraintes de passage de gaines vont fortement influencer le plan final. Cette partie vous aide à poser les bonnes questions avant de figer un tracé.
Comment déterminer le meilleur emplacement pour la centrale double flux
La centrale doit être placée dans un endroit accessible pour l’entretien régulier des filtres, idéalement tous les trois à six mois. Privilégiez un local hors gel si vous habitez dans une région froide, car le gel pourrait endommager l’échangeur et les condensats. Les combles perdus ou aménagés, un cellier ventilé, un garage isolé ou un local technique dédié sont les options les plus courantes.
L’emplacement idéal se situe au centre du logement pour minimiser les longueurs de gaines. Chaque mètre de gaine supplémentaire génère des pertes de charge qui réduisent les débits et augmentent la consommation électrique. Pensez aussi au bruit : même si les centrales modernes sont silencieuses, mieux vaut les éloigner des chambres. Enfin, assurez-vous que l’espace choisi permet d’installer les gaines en évitant les coudes à 90° serrés, qui pénalisent fortement les performances.
Répartition des bouches d’extraction et d’insufflation pièce par pièce
Les bouches d’extraction se positionnent toujours dans les pièces humides où se concentrent vapeur d’eau et polluants : cuisine, salle de bains, WC et buanderie. Dans la cuisine, placez la bouche au-dessus de la zone de cuisson ou à proximité, sans qu’elle soit directement au-dessus des plaques pour éviter l’aspiration des flammes. Dans la salle de bains, positionnez-la près de la douche ou de la baignoire, là où l’humidité est la plus forte.
Les bouches d’insufflation apportent l’air neuf filtré et tempéré dans les pièces de vie : salon, salle à manger, chambres et bureau. Installez-les de préférence en partie haute, pour favoriser une bonne diffusion de l’air sans créer de courants d’air désagréables au niveau des occupants. Un bon schéma prévoit un cheminement naturel de l’air, depuis les pièces de vie vers les pièces humides, en passant sous les portes grâce à un détalonnage de 1 à 2 cm. Cette circulation traverse ainsi tout le logement sans zone morte.
Quel schéma privilégier pour une rénovation avec peu de possibilités de gaines
En rénovation, les contraintes sont souvent importantes : pas de combles accessibles, hauteur sous plafond limitée, ou impossibilité de casser certaines cloisons. Le schéma doit alors s’adapter en exploitant les couloirs, les placards ou les faux-plafonds existants. Une solution consiste à installer un faux-plafond partiel uniquement dans le dégagement central, d’où partent des gaines vers chaque pièce.
Si même cette option est difficile, vous pouvez envisager des gaines plates rectangulaires qui prennent moins de hauteur que les gaines circulaires. Dans certains cas, on privilégie une VMC double flux décentralisée : plusieurs petites unités installées pièce par pièce, sans réseau de gaines. Cette solution coûte plus cher mais permet de ventiler efficacement un logement sans gros travaux. Le schéma devient alors un ensemble d’unités murales indépendantes, chacune gérant extraction et insufflation pour une ou deux pièces.
Détails de raccordement, normes et bonnes pratiques d’installation
Un schéma de VMC double flux ne vaut que s’il respecte les règles de l’art et la réglementation en vigueur. Diamètres de gaines, longueurs maximales, isolation acoustique et thermique : chaque détail compte pour la performance et le confort. Voyons les points de vigilance qui doivent apparaître clairement sur votre plan.
Comment représenter correctement les gaines d’air, diamètres et longueurs
Sur un schéma vmc double flux bien fait, chaque tronçon de gaine est accompagné de son diamètre et de sa longueur approximative. Les diamètres courants vont de 80 mm pour les petites bouches jusqu’à 160 mm voire 200 mm pour les collecteurs principaux. Ces dimensions dépendent du débit d’air nécessaire dans chaque pièce : une chambre demande environ 15 m³/h en occupation, tandis qu’une cuisine peut nécessiter 120 m³/h en pointe.
Les pertes de charge augmentent avec la longueur des gaines et le nombre de coudes. Un coude à 90° équivaut à plusieurs mètres de gaine droite en termes de résistance à l’air. Le schéma doit donc limiter au maximum les changements de direction brusques, en privilégiant des courbes douces ou des coudes à 45°. Idéalement, la longueur totale d’une gaine entre la centrale et une bouche ne devrait pas dépasser 20 à 25 mètres, avec un maximum de trois ou quatre coudes. Si votre plan montre des tracés tortueux ou des longueurs excessives, c’est un signal d’alarme.
Normes et recommandations à respecter pour un schéma de VMC conforme
La réglementation impose des débits minimaux selon le type et la surface des pièces. Pour un logement neuf ou rénové en profondeur, ces débits sont définis par l’arrêté du 24 mars 1982 modifié et par les exigences de la RE2020. Par exemple, une cuisine doit bénéficier d’un débit d’extraction d’au moins 90 m³/h en débit réduit et 120 m³/h en débit de pointe.
Le schéma doit également respecter les DTU 68.3 qui encadrent l’installation des systèmes de ventilation. Les traversées de parois coupe-feu nécessitent des manchons spécifiques pour préserver la résistance au feu. Les gaines dans les volumes non chauffés, comme les combles ou les vides sanitaires, doivent être isolées thermiquement pour éviter la condensation et les pertes de chaleur. Le plan doit indiquer clairement ces zones et l’épaisseur d’isolant prévue, généralement 25 à 50 mm de laine minérale ou de mousse isolante.
| Pièce | Débit minimal extraction (m³/h) | Débit minimal insufflation (m³/h) |
|---|---|---|
| Cuisine | 90 à 135 | – |
| Salle de bains | 30 à 60 | – |
| WC | 15 à 30 | – |
| Chambre | – | 15 à 30 |
| Salon | – | 30 à 60 |
Points sensibles souvent négligés sur les schémas vmc double flux
Beaucoup de plans oublient d’indiquer clairement l’isolation acoustique des gaines, particulièrement dans les chambres où le bruit peut perturber le sommeil. Des gaines phoniques ou une isolation acoustique renforcée doivent être prévues sur le schéma lorsque les gaines traversent des zones sensibles. De même, l’accessibilité aux filtres est souvent sous-estimée : si la trappe d’accès est trop petite ou mal placée, l’entretien devient une corvée et les occupants finissent par le négliger.
Les condensats sont un autre point critique. L’échangeur produit de l’eau par condensation, qui doit être évacuée vers un siphon raccordé aux eaux usées. Le schéma doit montrer ce raccordement avec une pente suffisante pour garantir l’écoulement. Enfin, pensez à la maintenance future : un bon plan prévoit des trappes de visite sur les collecteurs principaux pour pouvoir les nettoyer, et un espace de dégagement autour de la centrale pour remplacer les filtres ou intervenir sur les ventilateurs sans tout démonter.
Exemples de schémas vmc double flux et erreurs courantes à éviter
Pour finir, il est utile de confronter la théorie à des cas types et aux erreurs les plus fréquentes relevées sur le terrain. Cette partie vous servira de check-list visuelle lorsque vous aurez un plan ou un devis sous les yeux. Vous saurez immédiatement ce qui inspire confiance ou, au contraire, mérite un second avis.
À quoi ressemble un schéma vmc double flux dans une maison individuelle
Dans une maison de plain-pied ou à étages, le schéma montre généralement la centrale VMC installée dans les combles, positionnée au centre pour équilibrer les longueurs de gaines. Deux gaines principales partent de la centrale : une pour l’insufflation et une pour l’extraction. Ces collecteurs principaux, souvent en diamètre 160 ou 200 mm, courent le long de la charpente ou dans un faux-plafond de couloir.
Des piquages de diamètres plus petits (80 à 125 mm) se branchent sur ces collecteurs pour desservir chaque pièce. Le plan montre clairement le cheminement de chaque gaine, avec les diamètres indiqués et les positions des bouches dans chaque pièce. Les prises d’air extérieur et de rejet sont positionnées en toiture, espacées d’au moins trois mètres et si possible sur des pans opposés pour éviter que l’air vicié soit réaspiré. Ce type de schéma classique offre une bonne efficacité à condition que les longueurs restent raisonnables et les coudes limités.
Quels sont les pièges classiques qui rendent un schéma double flux inefficace
La première erreur fréquente consiste à sous-dimensionner les gaines. Une gaine trop étroite pour le débit requis génère du bruit, consomme plus d’électricité et ne fournit pas assez d’air. À l’inverse, surdimensionner excessivement coûte cher et prend de la place inutilement. Le bon équilibre passe par un calcul précis des pertes de charge, que votre installateur doit pouvoir justifier.
Autre piège : positionner les prises d’air extérieur et de rejet trop proches l’une de l’autre, ou du côté des vents dominants sans étude préalable. Dans ce cas, l’air vicié peut être réaspiré, polluant l’air neuf et annulant une partie des bénéfices du système. Des bouches mal placées dans les pièces créent aussi des problèmes : une bouche de soufflage directement au-dessus d’un lit provoque un courant d’air froid désagréable, tandis qu’une bouche d’extraction trop éloignée de la source d’humidité ne capte pas efficacement la vapeur d’eau.
Enfin, beaucoup de schémas négligent l’étanchéité à l’air du bâti. Une VMC double flux nécessite une enveloppe étanche pour fonctionner correctement : si l’air s’infiltre par des fuites parasites, les débits se dérèglent et les performances chutent. Avant de valider un schéma de VMC double flux, assurez-vous que votre maison bénéficie ou bénéficiera d’un test d’infiltrométrie et des travaux d’étanchéité si nécessaire.
Comment vérifier un schéma vmc double flux avant de signer un devis
Avant de valider un devis, prenez le temps de comparer le schéma proposé avec votre plan architectural, pièce par pièce. Vérifiez que toutes les pièces humides disposent bien d’une bouche d’extraction et toutes les pièces de vie d’une bouche d’insufflation. Contrôlez les longueurs de gaines indiquées : si certaines dépassent 20 mètres avec plusieurs coudes, demandez à l’artisan comment il compte compenser ces pertes de charge, par exemple avec des gaines de plus gros diamètre.
Examinez aussi le positionnement des prises d’air extérieur et de rejet : elles doivent être éloignées, jamais face à face et de préférence sur des façades opposées. Assurez-vous que le schéma mentionne l’isolation des gaines dans les volumes non chauffés, ainsi que l’évacuation des condensats vers un point d’eau usée. L’accès à la centrale pour l’entretien doit être clair et facile, avec une trappe de visite de dimensions suffisantes.
N’hésitez pas à demander des explications écrites ou des annotations supplémentaires sur le schéma pour tout point qui vous semble flou. Un professionnel sérieux prendra le temps de justifier ses choix, de vous expliquer pourquoi telle gaine passe par tel endroit, ou pourquoi il a choisi ce diamètre plutôt qu’un autre. Si l’artisan refuse de détailler ou si le schéma reste trop sommaire, c’est un signal d’alerte : un bon installateur sait que la transparence sur le plan technique rassure le client et évite les mauvaises surprises en cours de chantier.
En maîtrisant les bases du schéma de VMC double flux, vous gagnez en autonomie et en sérénité face à votre projet. Vous savez désormais identifier les éléments essentiels, repérer les incohérences et poser les bonnes questions à votre installateur. Un plan bien conçu est la clé d’une installation performante, silencieuse et durable, qui améliorera durablement le confort et la qualité de l’air de votre logement.
