Différentiel type A ou AC : lequel choisir pour les plaques, le lave-linge et les autres circuits ?
Choisir entre un différentiel type A ou AC revient à regarder les défauts électriques que le circuit peut produire. Le type AC couvre les usages courants, tandis que le type A est prévu pour certains appareils capables de générer des courants continus pulsés, comme les plaques de cuisson ou le lave-linge. Le bon choix protège les personnes et reste cohérent avec la norme NF C 15-100.
À quoi sert vraiment un interrupteur différentiel ?
Un interrupteur différentiel surveille en permanence le courant qui entre dans un circuit et celui qui en ressort. S’il détecte un écart anormal, appelé courant de fuite ou courant résiduel, il coupe l’alimentation. En logement, la sensibilité la plus courante est de 30 mA, un seuil destiné à protéger les personnes contre les risques d’électrisation.
Son rôle est différent de celui d’un disjoncteur divisionnaire. Le différentiel protège les occupants lorsqu’une fuite de courant apparaît, par exemple vers une carcasse métallique ou la terre. Le disjoncteur, lui, protège les conducteurs et les appareils contre les surcharges et les courts-circuits. Les deux protections sont donc complémentaires, et elles ne se remplacent pas.
Interrupteur différentiel ou disjoncteur différentiel : la nuance utile
Un interrupteur différentiel coupe en cas de défaut d’isolement, mais il ne protège pas contre une surcharge. Il doit donc être associé à des disjoncteurs divisionnaires placés en aval. Un disjoncteur différentiel, plus complet, combine la protection différentielle et la protection contre les surcharges ou les courts-circuits. Dans un tableau résidentiel classique, on trouve surtout des interrupteurs différentiels en tête de rangée, suivis des disjoncteurs des circuits.
Différentiel type A ou AC : la différence de détection
La différence entre un type A et un type AC ne tient pas à leur emplacement dans le tableau, mais à la nature des défauts qu’ils détectent. Le type AC détecte les défauts à composante alternative. Le type A détecte aussi ces défauts alternatifs, et il ajoute la détection des courants continus pulsés, fréquents avec certains équipements électroniques modernes.
Guide pratique de la norme NF C 15-100 pour les professionnels : Maîtrisez les exigences de sécurité électrique pour vos installations résidentielles grâce à ce guide complet sur la norme NF C 15-100.
| Critère | Type AC | Type A |
|---|---|---|
| Courants détectés | Courants de défaut alternatifs | Courants alternatifs et courants continus pulsés |
| Usages typiques | Éclairage, prises classiques, circuits courants selon répartition | Plaques de cuisson, lave-linge, équipements avec électronique de puissance |
| Niveau de couverture | Protection standard | Protection plus large sur certains défauts |
| Limite principale | Ne couvre pas les défauts continus pulsés | Plus coûteux, à réserver en priorité aux circuits concernés |
Pourquoi le type A devient nécessaire sur certains appareils
Les appareils avec variateur, alimentation à découpage ou électronique de puissance ne se comportent pas comme une simple charge résistive. En cas de défaut, ils peuvent générer une composante continue pulsée. Un type AC n’est pas prévu pour ce type de défaut ; un type A l’est. Le choix ne doit donc pas se faire seulement au prix ou à l’habitude, mais selon le circuit réellement protégé.
Les circuits à placer sous type A selon l’usage
La norme NF C 15-100 sert de cadre pour organiser la protection différentielle dans le logement. En pratique, certains circuits doivent être protégés par un interrupteur différentiel de type A, parce que leurs appareils peuvent créer des défauts que le type AC ne détecte pas correctement.
- Plaques de cuisson : elles font partie des circuits à placer sous type A.
- Lave-linge : son moteur et son électronique justifient une protection par type A.
- Borne de recharge pour véhicule électrique : le choix doit être vérifié selon la borne, la puissance et les prescriptions du fabricant.
- Lave-vaisselle : il est souvent cité dans les cas d’usage à examiner, même si la répartition dépend de l’installation et de la conception du tableau.
Les circuits plus classiques, comme une partie de l’éclairage ou des prises standard, peuvent généralement être répartis sous type AC lorsque l’installation le permet. Cela ne veut pas dire que le type A serait interdit pour ces circuits : il couvre davantage de formes de défauts. En revanche, installer uniquement des types A peut augmenter le coût sans apporter un bénéfice utile sur chaque rangée.
Peut-on remplacer un type AC par un type A ?
Oui, dans le principe, un type A peut remplacer un type AC puisqu’il détecte les défauts alternatifs et les courants continus pulsés. L’inverse n’est pas vrai pour les circuits qui nécessitent un type A. Avant tout remplacement, il faut vérifier le calibre, la section des conducteurs, le nombre de circuits en aval et la cohérence avec le reste du tableau. En cas de doute, l’intervention d’un électricien évite une protection mal dimensionnée.
Calibre, sensibilité et nombre de circuits : les critères qui évitent les erreurs
Une fois le type choisi, il reste à sélectionner les bonnes caractéristiques. Trois points comptent particulièrement : la sensibilité, le calibre et le nombre de circuits protégés. La sensibilité de 30 mA est la référence pour la protection des personnes en habitation. Le calibre, lui, correspond à l’intensité maximale que l’interrupteur différentiel peut supporter.
25 A, 40 A ou 63 A : ne pas choisir au hasard
On trouve des calibres de 25 A, 40 A et 63 A. En logement, les calibres 40 A et 63 A sont très fréquents. Le choix dépend des circuits placés en aval et de la puissance susceptible d’être appelée simultanément. Un 40 A peut convenir à une rangée modérée, tandis qu’un 63 A offre davantage de marge pour des circuits plus consommateurs ou une répartition plus chargée.
Le prix joue aussi dans la décision. Un type A coûte souvent plus cher qu’un type AC : on rencontre par exemple des ordres de grandeur de 25 à 35 euros pour un type AC 40 A 30 mA, contre 35 à 50 euros pour un type A 40 A 30 mA. Cet écart, parfois évalué à 30 à 50 %, explique l’intérêt d’une répartition réfléchie plutôt qu’un remplacement systématique sans analyse.
Combien de circuits derrière un différentiel ?
Un interrupteur différentiel peut protéger jusqu’à 8 circuits. Cette limite aide à éviter les rangées trop chargées et à conserver une installation lisible. Certaines recommandations de conception préfèrent limiter à 4 départs maximum par différentiel dans des configurations spécifiques, notamment pour améliorer la continuité de service et simplifier le diagnostic en cas de déclenchement.
Le vrai enjeu, dans beaucoup de tableaux, se situe entre le schéma théorique et la vie quotidienne du logement. Une rangée peut sembler conforme sur le papier, mais devenir pénible si elle regroupe congélateur, box internet, éclairage principal et appareils humides. Au moindre défaut, trop d’usages essentiels tombent ensemble. Répartir les circuits, ce n’est donc pas seulement respecter une limite numérique, c’est organiser des zones de confort, de dépannage et de continuité.
Bien placer les différentiels dans le tableau électrique

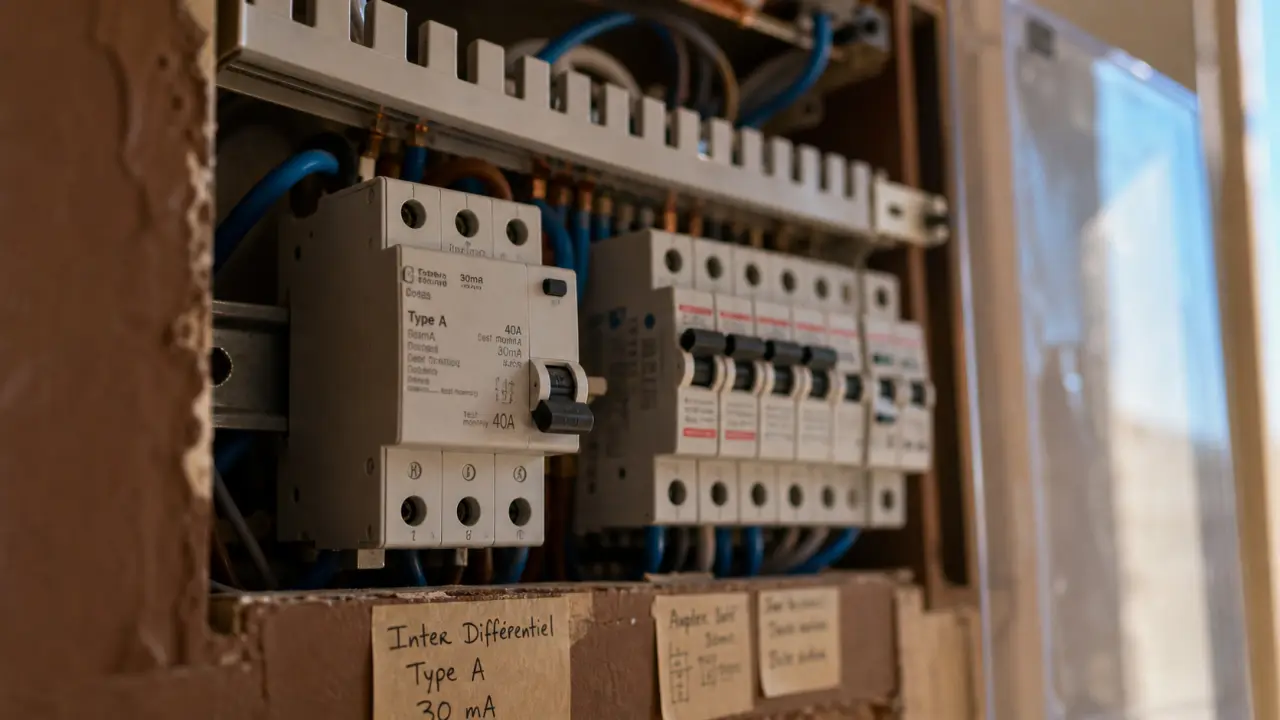

L’interrupteur différentiel s’installe dans le tableau électrique, généralement en tête de rangée, sur rail DIN. Il alimente ensuite les disjoncteurs divisionnaires de la rangée, souvent via un peigne de raccordement adapté. Cette position lui permet de surveiller l’ensemble des circuits placés en aval.
La norme NF C 15-100 prévoit un nombre minimal d’interrupteurs différentiels selon le logement. On retient notamment 2 interrupteurs différentiels minimum par logement. Pour un logement de moins de 35 m², le minimum reste de 2 différentiels. Pour un logement de plus de 100 m², il faut prévoir au moins 3 différentiels. Ces repères évitent de concentrer toute l’installation sous une seule protection.
Une méthode simple pour répartir type A et type AC
Commencez par identifier les circuits qui nécessitent un type A : plaques, lave-linge et circuits spécifiques comme la recharge de véhicule électrique lorsque c’est prévu. Placez-les sous un différentiel type A de calibre adapté. Répartissez ensuite les circuits courants, comme l’éclairage et les prises classiques, entre les autres différentiels disponibles, en respectant la limite de 8 circuits et l’équilibre des usages.
Un bon tableau doit rester compréhensible : chaque rangée doit avoir une logique, les étiquettes doivent être claires, et le bouton test des différentiels doit rester accessible. Si vous rénovez une installation ancienne, ne vous contentez pas de remplacer un appareil à l’identique. Vérifiez que le type, le calibre et la répartition correspondent aux équipements actuels du logement.
Le bon arbitrage : sécurité, conformité et coût maîtrisé
Pour choisir entre différentiel type A ou AC, la règle la plus fiable est de partir des circuits. Le type AC convient aux défauts alternatifs des circuits courants. Le type A couvre en plus les courants continus pulsés et s’impose pour les appareils concernés, notamment plaques de cuisson et lave-linge. Dans tous les cas, la sensibilité 30 mA, le calibre adapté et une répartition cohérente des circuits comptent autant que le type choisi.
Si votre tableau est ancien, mal étiqueté ou déjà très chargé, faites contrôler l’installation avant d’ajouter ou de remplacer un différentiel. Une protection différentielle bien choisie ne se résume pas à une référence produit : c’est l’association correcte entre la norme NF C 15-100, les usages réels du logement, le calibre et l’organisation du tableau.
