La mise en place d’un système d’évacuation des fumées exige une rigueur absolue. Que vous installiez un poêle à granulés, une cheminée ou une chaudière, la norme NF DTU 24.1 constitue la référence française. Ce document technique unifié définit les règles de l’art pour la conception, la mise en œuvre et l’entretien des conduits. Respecter ces directives est une obligation légale vis-à-vis de votre assurance, mais surtout la garantie de protéger votre foyer contre les incendies et les intoxications au monoxyde de carbone.
Qu’est-ce que le DTU 24.1 et quels appareils sont concernés ?
Le DTU 24.1 encadre le travail des fumistes et installateurs de chauffage. Il couvre l’intégralité du système d’évacuation, du raccordement de l’appareil jusqu’à la sortie de toit. Cette norme s’applique à tous les combustibles usuels : gaz, fioul, charbon, bois bûches, granulés, briquettes et plaquettes.
La réglementation s’articule autour du cahier des clauses techniques pour l’installation, des critères de choix des matériaux et des clauses administratives. Elle concerne les constructions neuves soumises à la RE 2020 comme les travaux de rénovation. Chaque intervention sur un conduit, qu’il s’agisse d’un tubage ou d’une réhabilitation, doit se conformer à la version la plus récente du texte, mise à jour en septembre 2020.
Les types de conduits visés
Le champ d’application englobe les conduits maçonnés traditionnels en terre cuite ou béton, les conduits métalliques en inox simple ou double paroi, ainsi que les conduits flexibles utilisés pour le tubage. La norme précise également les exigences pour les carneaux, ces conduits horizontaux ou inclinés reliant l’appareil au conduit vertical.
Un conduit conforme permet à l’appareil de fonctionner avec un tirage optimal. Si le dimensionnement est erroné ou si les coudes sont trop nombreux, la dépression nécessaire à l’évacuation des gaz est perturbée. Cette précision technique assure la sécurité et la longévité de l’équipement, évitant l’encrassement prématuré.
Les distances de sécurité : le point critique de l’installation

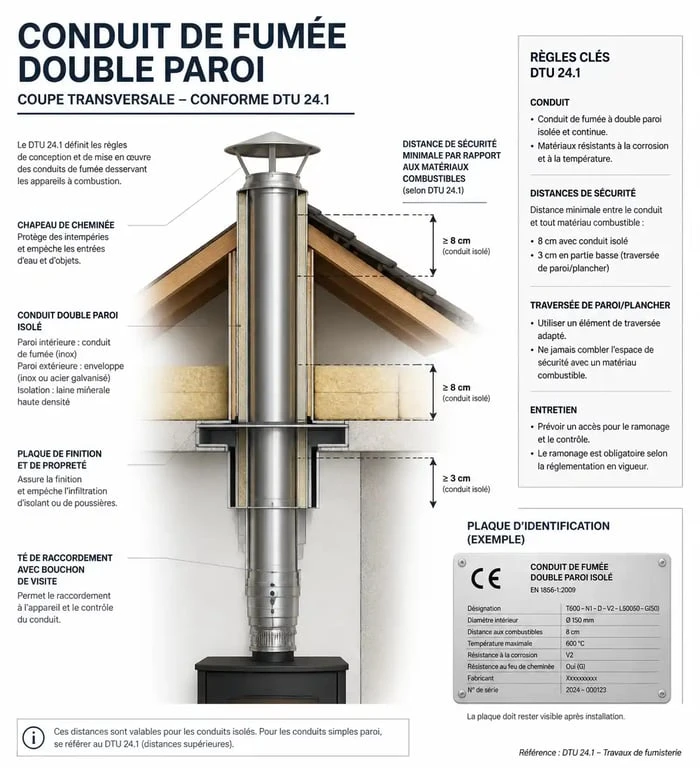

La distance de sécurité est l’espace minimal à maintenir entre la paroi extérieure du conduit et tout matériau combustible comme la charpente, l’isolation ou les cloisons. C’est un point majeur lors des expertises après sinistre. Cette distance dépend de la résistance thermique du conduit (Ru) et de sa classe de température (T).
Le tableau suivant récapitule les distances de sécurité courantes pour les conduits métalliques, sous réserve des préconisations spécifiques du fabricant (marquage CE) :
| Type de conduit | Exemple de modèle | Distance de sécurité minimale |
|---|---|---|
| Inox simple paroi | TEC-EW-Classic | 160 mm |
| Inox double paroi isolé | TEC-DW-Standard | 80 mm |
| Inox double paroi haute performance | TEC-DW-SUP | 50 mm |
| Conduit maçonné (boisseaux) | Terre cuite / Béton | 100 mm (selon classe T) |
Calculer la distance réelle
La règle générale pour les conduits maçonnés est souvent fixée à 10 cm des bois de charpente, mais cette valeur varie. Pour les conduits métalliques, la distance dépend de la résistance thermique de la paroi. Plus le conduit est isolé, plus la chaleur transmise à l’extérieur diminue, permettant de réduire la distance de sécurité. Cette mesure s’effectue toujours depuis la paroi extérieure du conduit, et non depuis son axe central.
Réhabilitation et tubage : les obligations de diagnostic
Avant de réutiliser un conduit existant, le DTU 24.1 impose un diagnostic préalable. Il est interdit d’insérer un tube flexible dans un vieux boisseau sans vérifier son état structurel. Ce diagnostic comprend un ramonage mécanique suivi d’une inspection visuelle, souvent par caméra, pour détecter des fissures, des dévoiements excessifs ou la présence de suie vitrifiée.
Le tubage : une solution de mise en conformité
Le tubage consiste à introduire un conduit indépendant dans un conduit maçonné existant devenu non étanche ou inadapté. Selon la norme, le tubage doit être réalisé d’un seul tenant, sans raccord intermédiaire dans le boisseau, et doit être ventilé. Une lame d’air doit circuler entre le tube et la maçonnerie pour éviter une surchauffe locale susceptible de fragiliser le bâtiment.
Le chemisage ou le remplacement
Si le tubage est techniquement impossible, notamment en raison de dévoiements trop importants, d’autres solutions existent. Le chemisage consiste à appliquer un enduit spécifique à l’intérieur du conduit. Le remplacement complet par un conduit extérieur en inox reste une alternative radicale. Dans tous les cas, la plaque de distance de sécurité et le chapeau de cheminée doivent garantir l’étanchéité à l’eau tout en assurant l’évacuation des gaz.
Entretien, ramonage et responsabilités légales
L’installation conforme n’est que la première étape. Le DTU 24.1, en lien avec le Règlement Sanitaire Départemental Type (RSDT), impose un entretien régulier. Pour les appareils à combustibles solides comme le bois ou le charbon, et liquides comme le fioul, deux ramonages mécaniques par an sont requis, dont un durant la période de chauffe.
Le certificat de ramonage : un document crucial
À l’issue de chaque intervention, le professionnel doit remettre un certificat de ramonage. Ce document atteste de la vacuité du conduit sur toute sa longueur. En cas d’incendie, c’est la pièce maîtresse exigée par les assureurs. Sans ce certificat, ou si le conduit est jugé non conforme au DTU 24.1, l’indemnisation peut être refusée ou réduite.
La plaque d’identification
Toute nouvelle installation doit comporter une plaque d’identification fixée près du raccordement ou à la base du conduit. Elle mentionne les caractéristiques techniques : fabricant, distance de sécurité, classe de température et résistance à la corrosion. Cette plaque sert de carte d’identité pour les futurs intervenants et garantit que l’installation respecte les normes AFNOR.
Le respect du DTU 24.1 est un cadre technique indispensable. Il assure la performance énergétique de votre chauffage tout en protégeant l’intégrité physique des occupants. Faire appel à un installateur qualifié RGE (Reconnu Garant de l’Environnement) est le meilleur moyen de s’assurer que ces règles complexes sont appliquées avec précision.
